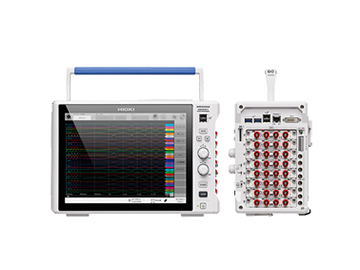

MR6000
超越以往速度、历史革新规格
● 不仅绝缘测量，而且实现所有16ch同时200MS/s高速测量（模拟单元U8976×8）
● 配备8个输入插槽，max模拟32ch绝缘输入（模拟单元U8975×8）
● 前所未有的所有插槽安装，max逻辑128ch（逻辑单元8973×8）
● 内置256GB SATA-SSD（选件）等，可使用U盘或SD存储卡
● 温度、应变、频率等丰富的输入单元
● 高速数据传输是以前的32倍，测量的同时实时存储数据
● 轻松搜索想要查看的波形，波形搜索功能：存储管家
可愉快、自由使用的存储记录仪
采用12英寸电容式触控面板。实现得心应手的顺畅直观的操作体验。搭载了能从庞大测量数据中轻松搜索想查看的波形的“波形搜索功能”。会在测量的所有数据中自动搜索异常波形。

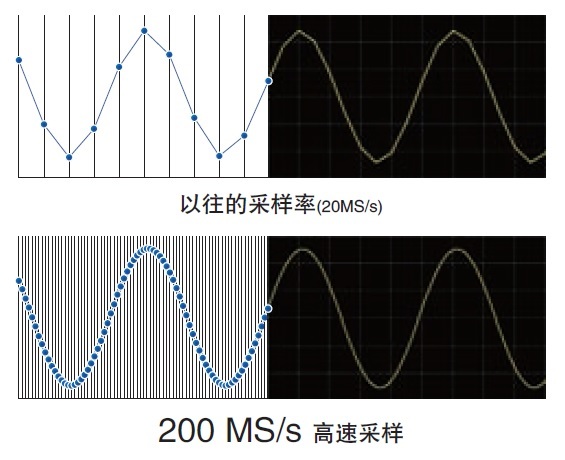

准确捕捉高开关频率的频带和绝缘性能
在要求高效化的变频器评估试验或电源设计的评价中，需要准确的捕捉开关频率。MR6000不仅能够保持200MS/s的高速采样速度，而且实现了通道之间绝缘和DC400V直接输入。此外，实现了流畅的操作性，轻弹光标后能轻松读取轨迹值。
通过绝缘设备实现绝缘输入
模拟输入单元之间以及输入单元与主机之间都绝缘。
因此，和示波器不同，能够无视电位差而进行测量。

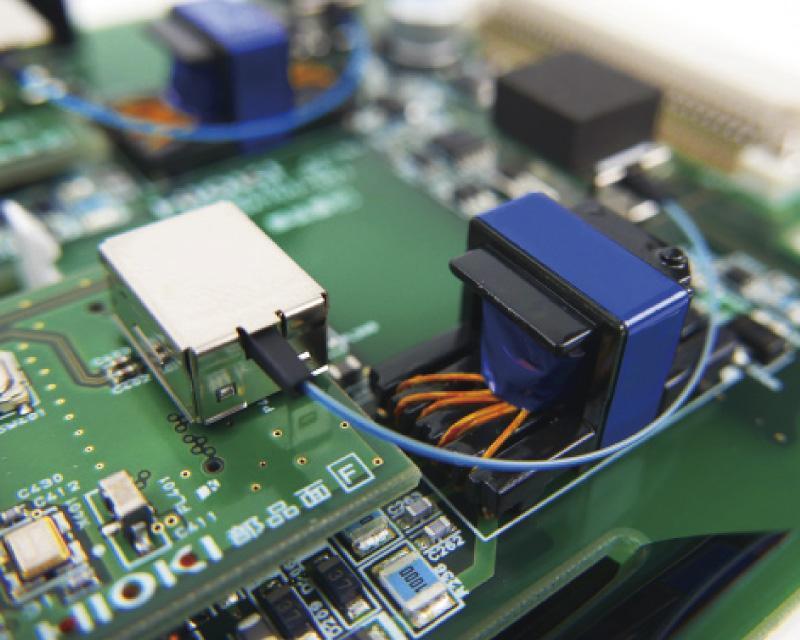

光绝缘设备（高速模拟单元U8976）
数据传输速度是以往32倍
存储记录仪MR6000搭载了新接口，将向存储媒介的数据传输速度高提升至旧机型的32倍。因此缩短了所测波形的数据保存至存储媒介的时间，实现了测量效率的提高。另外，旧机型能够以1MS/s进行1ch的传输，而MR6000可以实现32ch的传输。（※和我司存储记录仪系列比较 ※根据测量条件的不同而不同）
模拟最大32ch同时测量
同时多点测量。
“4ch模拟单元U8975”在1个单元中浓缩了4ch 5MS/s 16bit的性能，通过使用多个该单元，还能实现最大32ch的多通道测量。

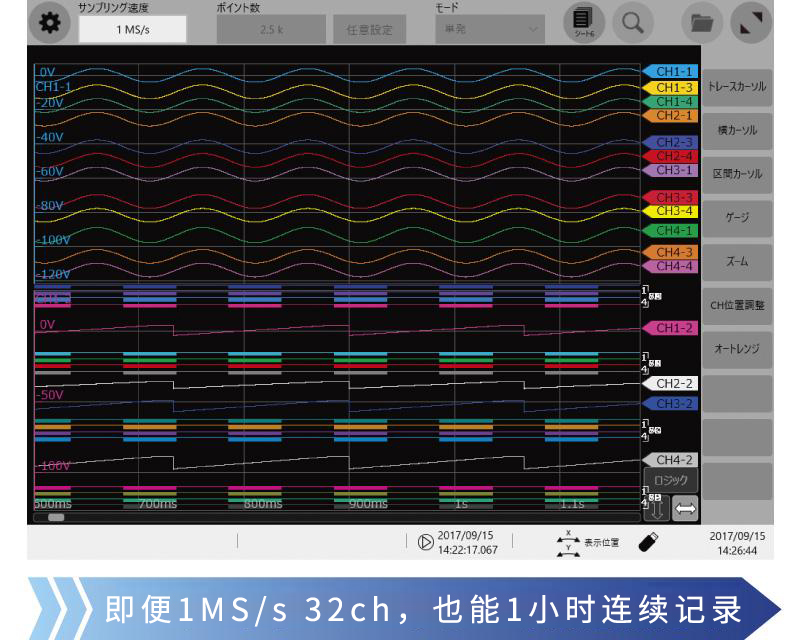

长时间记录×高速采样×多通道
32ch同时测量时，即便采样速度1MS/s，也能实现1小时左右的连续测量。
（使用实时保存功能以及选件中的SSD单元U8332时）

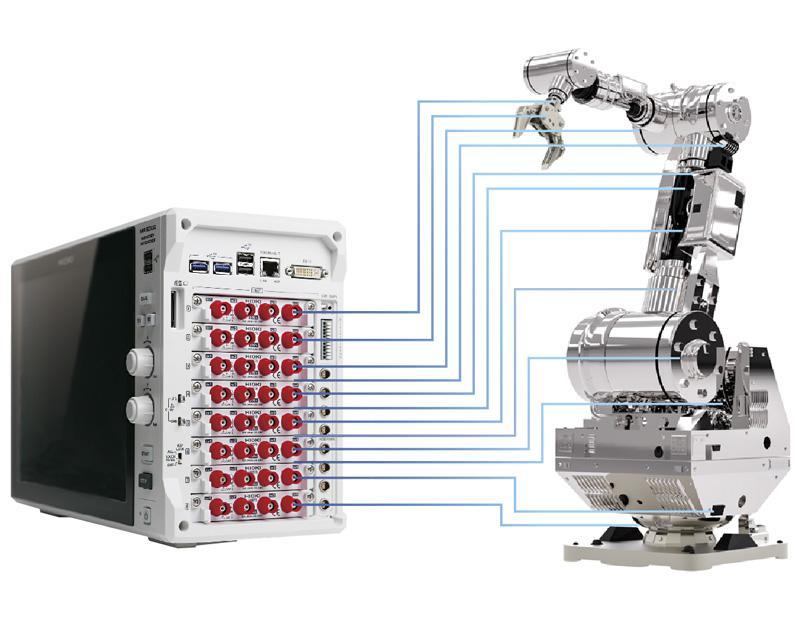

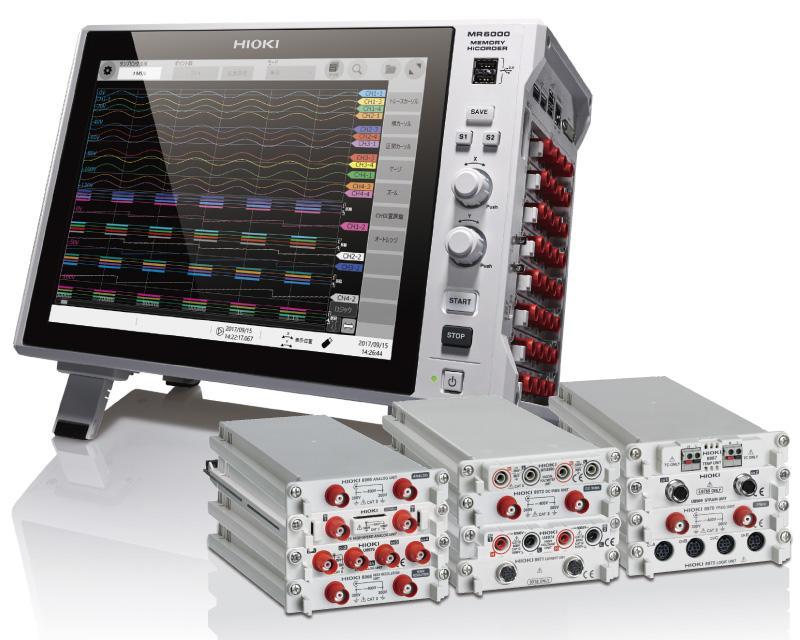

捕捉所有多个现象的单元的阵容
通过组合多个单元，能够完成多个现象的记录。
高压单元的话，因为能够直接输入1000V，所以适用于UPS或工频电源等全球电源线的测量。
而且，如果使用多个逻辑单元，可以max128ch同时测量继电器的ON/OFF或PLC（可编程逻辑控制器）的信号。

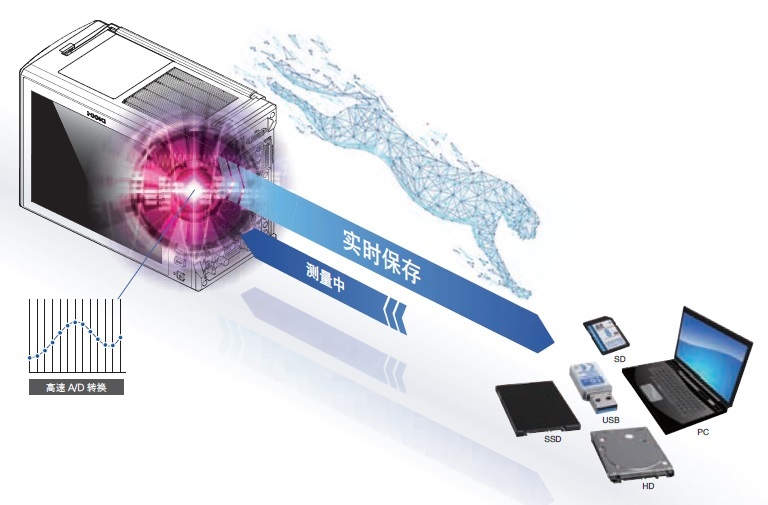

测量的同时惊人的实时保存功能
通过高度进行内部处理，在测量的同时能够将数据实时保存指外部存储媒介中。
而且，MR6000安装了新接口，数据传输速度是旧机型的32倍。
旧机型32倍的数据传输速度。
数据传输至存储媒介的速度max达到旧机型的32倍。
因此，旧机型能1MS/s传输1ch的数据，而MR6000能够传输32通道的数据。
（※和我司的存储记录仪系列比较 ※根据测量条件不同而不同）

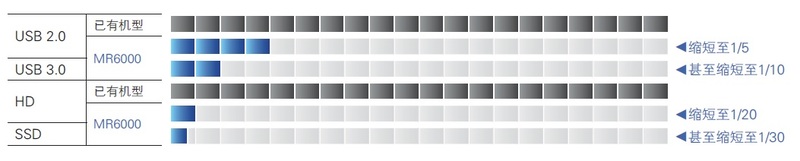

大幅改善的数据保存时间
长时间测量的数据量比较多，所有数据传输至电脑需要花费很多时间。

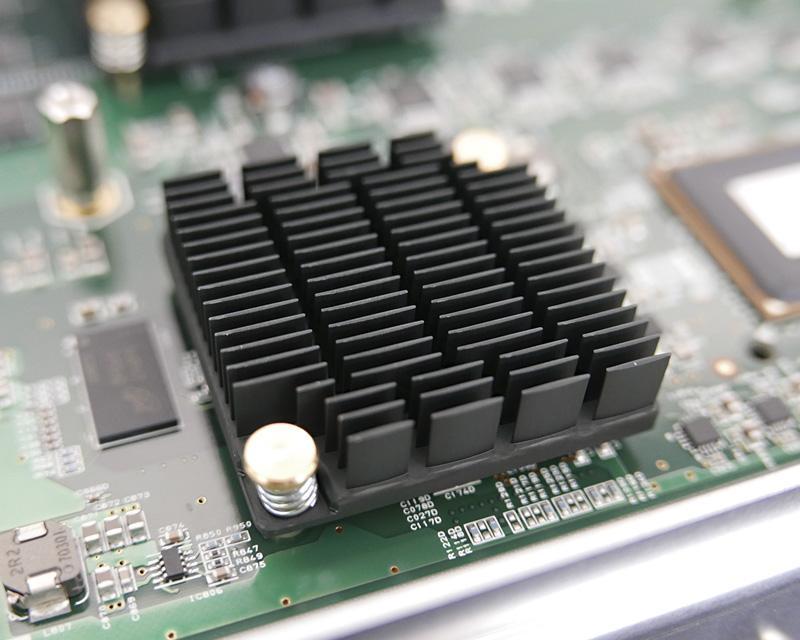

MR6000采用了新接口的同时，将内部处理高速化，缩短了测量数据保存于媒体的时间。
解决了保存数据所等待时间的烦恼，大幅改善作业效率。

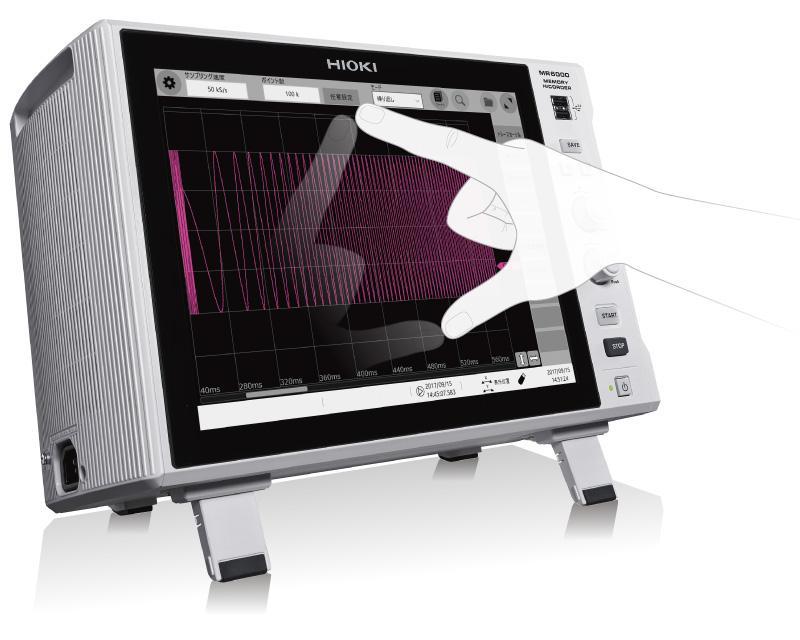

迅速快捷的触摸屏
电容式触摸屏提供直观的操作性。
设置项目直接点击选择，想看的画面可直接用手指拉伸放大。
不再会有之前重复按键来设置的麻烦，多通道测量项目也一样简单明了。

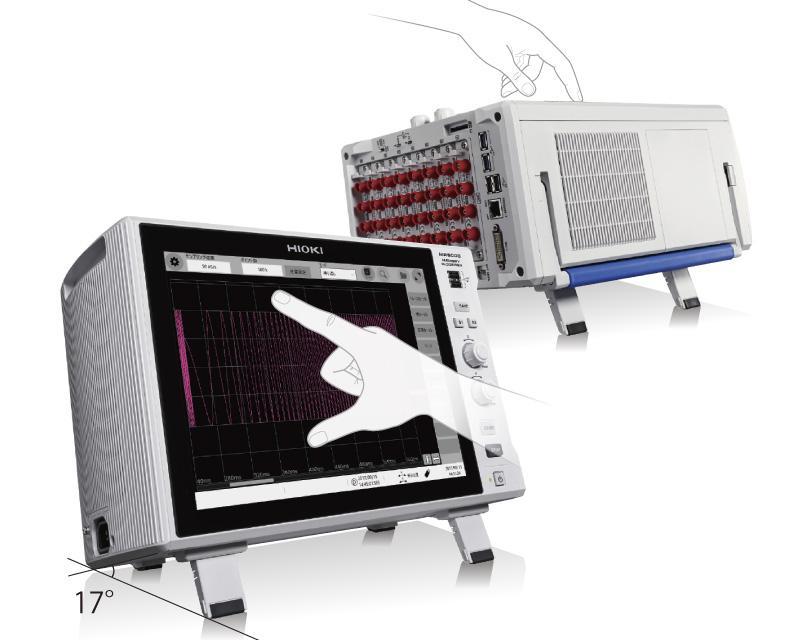

舒适的查看角度
我们调查了触摸面板的可操作性和良好的可见度的角度，并采用支撑脚来将其优化。
在桌上使用时，除了减轻手腕的负担外，还可以以自然的视线进行操作。
另外，在产品背面支撑脚，即使放在地板上也能轻松使用。

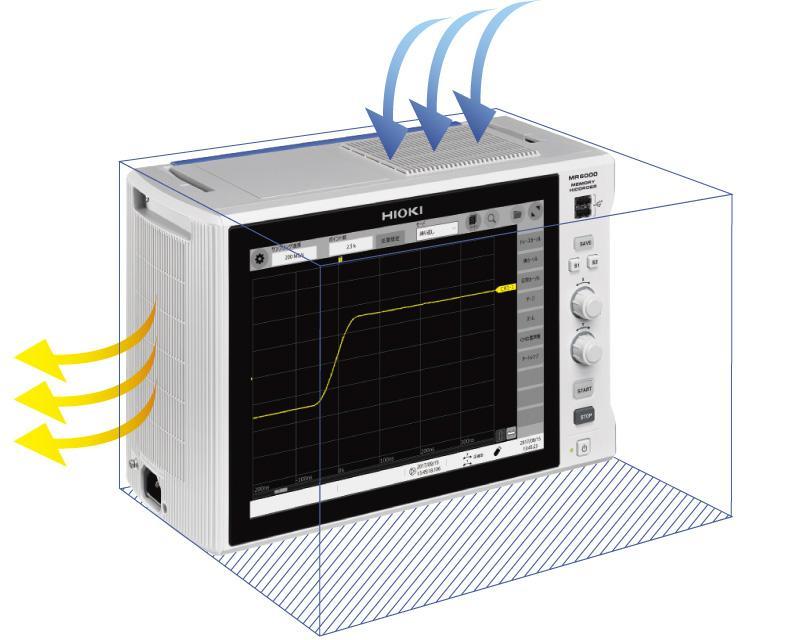

不占地方，是以往1/2的尺寸
因为有散热用进气口和发热零部件，冷却风扇设计在最合适的位置，实现高速处理机小型化两大优点。
紧凑机身设计，即使在狭窄场所使用也不会困扰。
（和8861-50的尺寸相比）

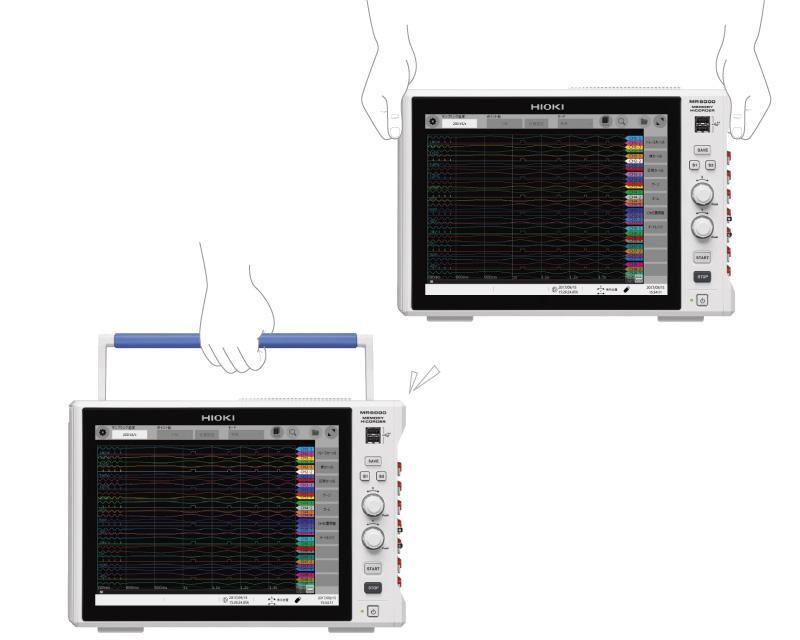

便于运输的手柄设计
易于掌握的手柄设计，单手或双手搬运都很方便。
此外，产品的两侧也有提手设计，双手搬运也可以。
产品有侧上下部分，配备保护接口和单元输入端口的防护装置，可预防意外冲击。

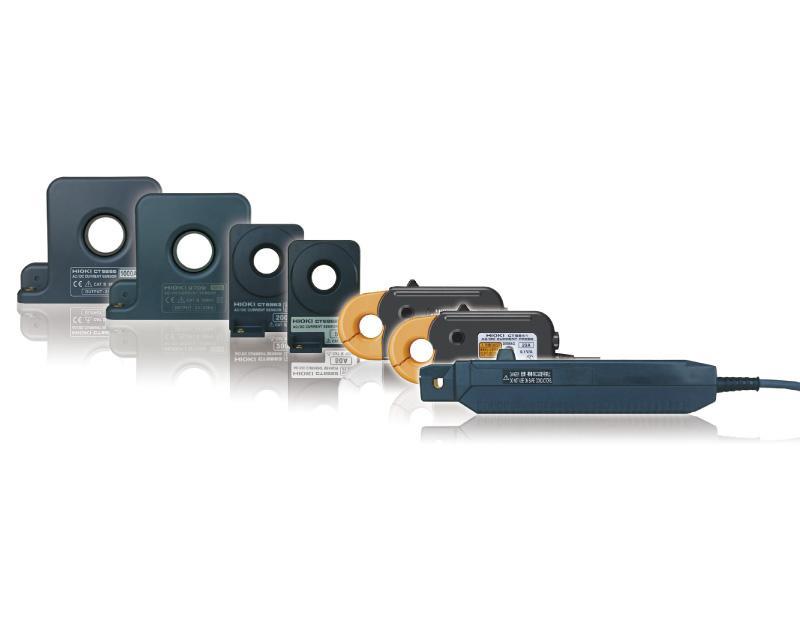

对应高精度·大电流测量传感器
MR6000是一台能够充分发挥那些高精度传感器的性能的高水准测试仪。
而且，探头的电源由MR6000主机供给探头电源单元Z5021也可作为选件使用。
直接保存于PC
FTP发送功能与实时保存功能并用，可将测量数据直接传输保存于PC。
测量后可流畅地观测数据。

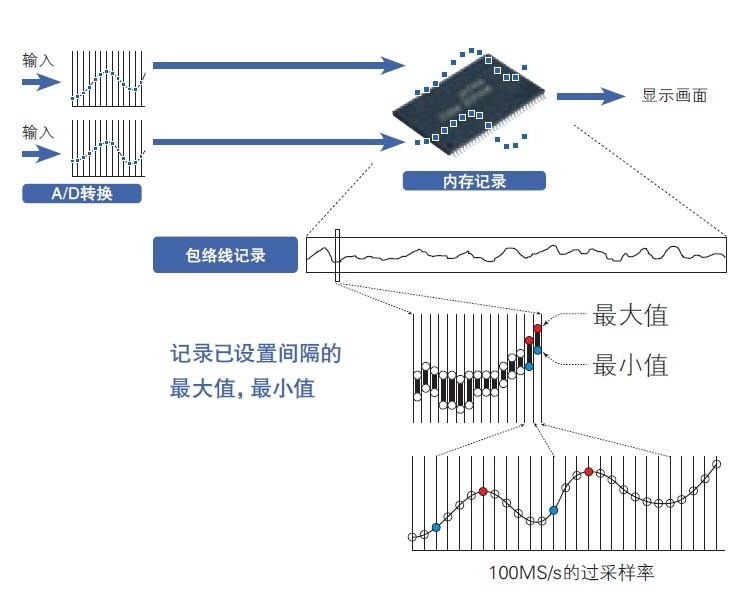

采样速度一刻不差的观察，长时间数据变化
通过包络线的测量方法，进行100MS/s的过采样同时，能够记录设置间隔的max值和min值。
1G的内存容量可实现长时间的数据记录。
另外，实时保存也可并用。

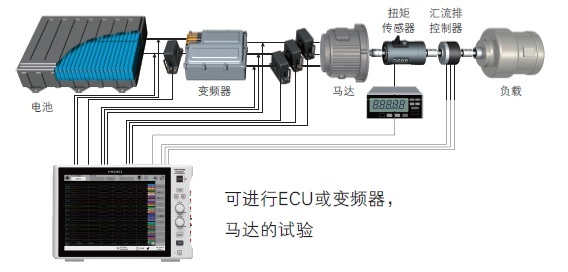

能用于ECU、变频器和马达的试验
电流单元8971与本公司电流探头或电流传感器组合使用，可实现太阳能发电或EV/HEV的研发现场所必须的“大温度范围”“高精度·大电流测量”。此外，传感器只需连接，即可自动识别测量范围，便利。
另外，高度模拟单元U8976与公司电流探头或电流传感器组合使用，也可进行高精度·宽频的电流波形观测。
测量的同时对测量数据进行运算实时波形运算（仅限配备MR6000-01时）
MR6000-01 配备有强的实时波形运算选件。
这样，可在测量的同时进行四则运算(+，-，x，/ ) 和，微积分，测量同时可将运算结果通过波形来确认。
运算结果在测量结束后可用于数值运算或者保存。

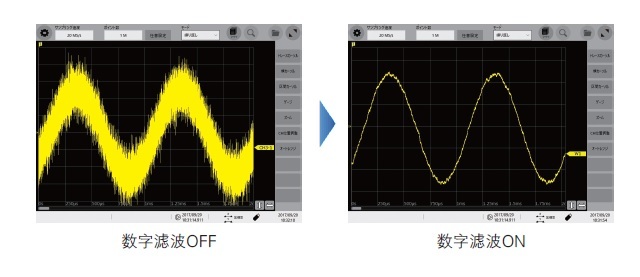

观测无干扰的清晰波形数字滤波运算（仅限配备MR6000-01时）
能偶滤除测量数据的谐波干扰和特定频率干扰。
适用于单元标配的滤波功能所滤除不了的干扰的情况。
|
|
MR6000 |
MR6000-01 |
|
附加功能 |
- |
实时波形运算、数字滤波功能 |
|
输入单元数 |
MAX8单元 |
|
通道数 |
模拟MAX32ch（使用U8975时，或逻辑128ch（使用8973时） |
|
测量量程 |
100mV-400V f.s.， 12档量程，分辨率：量程的1/1600（使用U8976时）
4 V - 200 V f.s.， 6当量程，分辨率 ：量程的1/32000 （使用U8975时） |
|
MAX输入电压 |
DC 400V (使用U8976时)， DC 200V (使用U8975时) |
|
频率特性 |
DC - 30MHz (使用U8976时)， DC - 2MHz (使用U8975时) |
|
最高采样速度 |
200MS/s 所有通道同时 (使用U8976时)， 外部采样率10MS/s |
|
记录方式 |
Nomal: 通常的波形记录
Envelope: 记录每个一定时间内的最大值和最小值 |
|
内存容量 |
1GW |
|
外部存储设备 |
SD存储卡×1，U盘×1，内置SSD/HDD×1，FTP传输（通过网线到PC）※存储媒介仅限于原装选件 |
|
显示部分 |
12.1英寸XGA-TFT彩色液晶屏（1024 × 768点） |
|
外部接口 |
LAN， USB， SD， SATA， MONITOR |
|
电源 |
AC 100〜240V， 50/60Hz，， 300 VA Max. |
|
体积及重量 |
353W × 235H × 154.8Dmm， 6.5kg (仅主机） |
|
附件 |
电源线 ×1， 快速测量手册 ×1， 使用上的注意事项 ×1， 应用软件×1， 使用说明书（详细篇） ×1，使用说明书(运算篇) ×1， 空白面板(仅空白插槽) |
