5 系列紧凑型混合信号示波器
5系列紧凑型MSO

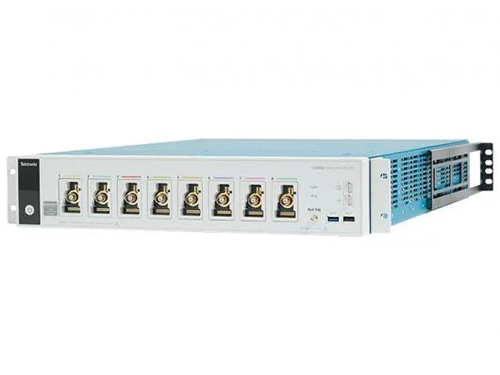

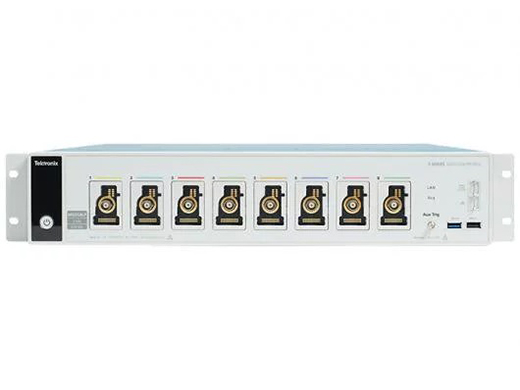

在需要高通道密度的应用中，5 系列 MSO 紧凑型混合信号示波器树立全新性能标准。这款高速数字示波器采用 12 位模数转换器，在紧凑的封装中提供 8 个输入通道（加上 AUX Trig），仅 3.5 英寸高 (2U)。
无需添加机架，进行多次测试

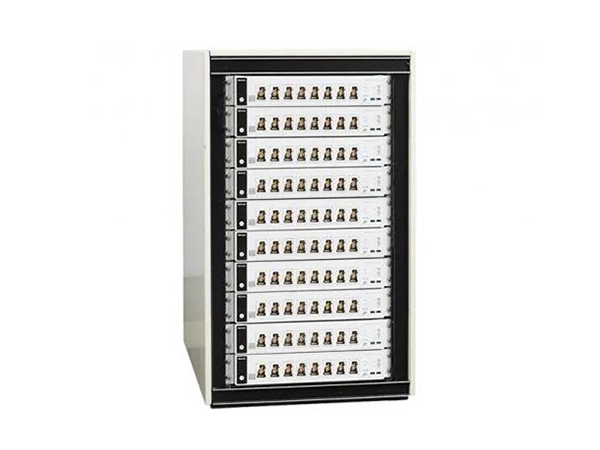

利用传统示波器的现有机架空间可将通道数增加 6 倍。 5 系列紧凑型混合信号示波器在2U 空间，能提供 8 条通道加一个辅助触发输入通道（每条通道的成本较低）。 每条 FlexChannel™ 输入通道均可作为 1 条模拟通道或 8 条数字通道。
高保真度捕获与数据
凭借 1 GHz 模拟带宽、所有通道高达 6.25 GS/s 的采样率和 125 M 记录长度，5 系列紧凑型混合信号示波器具有捕获准确波形数据且保持信号完整度的性能。
在使用12位垂直分辨率和1GHz的7.6位ENOB可以了解信号细节

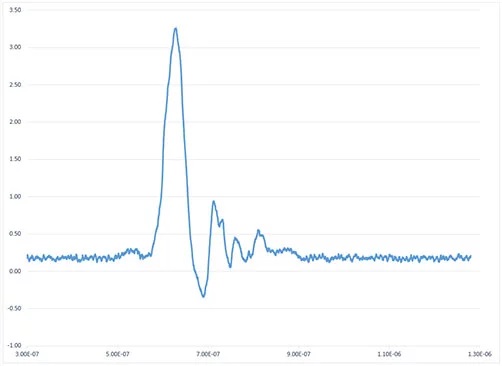

12 位模数转换器 (ADC) 的垂直分辨率是传统 8 位 ADC 的 16 倍。 对于叠加在大信号上的微小信号，也能测量到信号的细节。
轻松应对从设计到制造测试的转换
在设计中使用定制的软件和测试例程来减少测试工作。 使用台式 5 系列混合信号示波器及其 15.6 英寸的高清显示器结合手势-滑动-缩放触摸屏进行设计验证。 然后，使用紧凑型产品执行生产的测试。
|
型号 |
带宽 |
采样率 |
记录长度 |
模拟通道 |
数字通道数 |
报价 |
|
MSO58LP |
1 GHz |
6.25 GS/s |
125 M点 |
8 |
可达 64 条（可选） |
配置和报价 |
